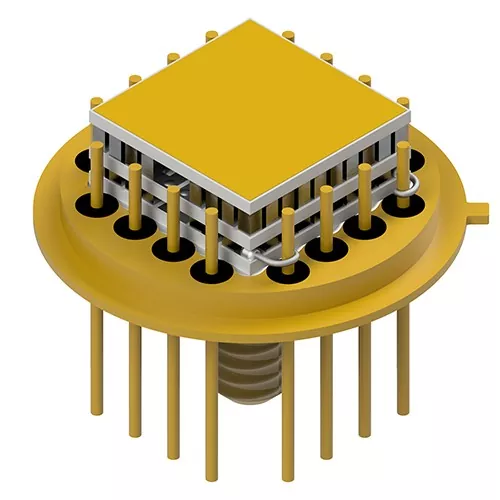

Hozgailu Mikrotermoelektrikoekin MuntaiakTenperatura-kudeaketa trinkoa, zehatza eta fidagarria behar duten industrietarako irtenbide kritiko bihurtu dira. Detektagailu infragorrietatik eta laser sistemetatik, irudi medikoen ekipamenduetara eta industria sentsoreetara, hozte-multzo hauek tenperaturari sentikorrak diren osagaiak egonkortzen laguntzen dute, sistemaren errendimendua hobetzen eta funtzionamendu-bizitza luzatzen duten bitartean.
Artikulu honek hozte mikro-termoelektrikoen multzoak nola funtzionatzen duen azaltzen du, haien abantailak, industriako ohiko aplikazioak, diseinuaren funtsezko gogoetak, materialen aukeraketa, erronka termikoak eta etorkizuneko garapen joerak. Gainera, orientazio praktikoa eskaintzen die kudeaketa termikoko irtenbide fidagarriak bilatzen dituzten ingeniariei, OEM erosleei eta sistemen diseinatzaileei.
Hozgailu Mikro-termoelektrikoekin muntaiak kudeatzeko sistema termiko trinkoak dira, sentikortasun handiko osagai elektroniko eta optikoen tenperatura zehatz-mehatz kontrolatzeko diseinatuta. Multzo hauek normalean mikro-modulu termoelektrikoak, bero-hustugailuak, sentsoreak, interfaze termikoko materialak eta kontrol elektronikoko zirkuituak integratzen dituzte pakete trinko bakarrean.
Konpresoreetan eta hozgarrietan oinarritzen diren ohiko hozte-sistemak ez bezala, hozte termoelektrikoak Peltier efektua erabiltzen dute gailuaren alde batetik bestera beroa transferitzeko korronte elektrikoa material erdieroaleetan zehar igarotzen denean.
Hozte mikrotermoelektrikoen multzoak bereziki baliotsuak dira aplikazioetan:
Sistema hauek infragorrien sentsoreetan, laser-diodoetan, CCD kameretan, tresna biomedikoetan, detektagailu aeroespazialetan eta komunikazio optikoko gailuetan integratzen dira.
Hozkailu mikrotermoelektrikoen oinarrizko funtzionamendu-printzipioa efektu termoelektrikoa da. Korronte zuzena erdieroaleen lotuneetatik pasatzen denean, beroa xurgatzen da alde batetik eta askatzen da kontrako aldean.
Alde hotzak xede-osagaia hozten du, eta alde beroak bero-hustugailu edo hedagailu termiko baten bidez xahutzen du.
| Osagaia | Funtzioa |
|---|---|
| Modulu termoelektrikoa | Korronte elektrikoa erabiliz beroa transferitzen du |
| Bero-Hondagailua | Beroa alde berotik xahutzen du |
| Tenperatura-sentsorea | Sistemaren tenperatura kontrolatzen du |
| Kontrolagailuaren zirkuitua | Hozte-errendimendua erregulatzen du |
| Interfaze Termikoa Materiala | Bero transferentziaren eraginkortasuna hobetzen du |
Hozte-erantzuna elektrikoki kontrolatzen denez, muntaketa hauek tenperatura erregulazio oso zehatza lor dezakete gradu Celsius zatietan.
Hozte mikro-termoelektrikoek hozte-metodo tradizionalek askotan lortu ezin dituzten abantaila anitz eskaintzen dituzte.
Mikro TEC muntaiak oso trinkoak dira, elektronika eramangarrietarako, sentsore miniaturizatuetarako eta espazio-mugarik gabeko ekipoetarako egokiak direlarik.
Multzo hauek tenperatura erregulazio oso egonkorra eskaintzen dute, eta hori ezinbestekoa da detektagailuaren zehaztasunerako eta egonkortasun optikorako.
Konpresorerik edo osagai mekanikorik ez egoteak dardara, zarata eta mantentze-eskakizunak murrizten ditu.
Sistema mikrotermoelektrikoek tenperatura azkar doi dezakete funtzionamendu-baldintza dinamikoetan oinarrituta.
Onura gehigarriak sistemaren bizitza hobetzea, mantentze-kostuak txikiagoak, kutsadura-arriskuak murriztea eta ingurumen-baldintza gogorretan funtzionamendu fidagarria dira.
Hozgailu Mikrotermoelektrikoekin multzoak oso erabiliak dira zehaztasun termikoaren eta funtzionamendu-baldintza egonkorraren araberakoak diren industrietan.
| Industria | Aplikazio tipikoak |
|---|---|
| Ekipamendu medikoa | PCR sistemak, irudi-detektagailuak, biosentsoreak |
| Fotonika | Laser diodoak, transceptor optikoak |
| Defentsa eta Aeroespaziala | Irudi infragorriak, gaueko ikusmen sistemak |
| Ikerketa Zientifikoa | Doitasun-detektagailuak eta tresna analitikoak |
| Telekomunikazioak | Zuntz optikoko transmisio-moduluak |
| Automatizazio Industriala | Zehaztasun handiko sentsoreak eta ikuskapen sistemak |
Elektronika miniaturizatuen eta sistema optiko aurreratuen eskaera gero eta handiagoak hozte termoelektrikoen multzoen harrera azkarra bultzatzen jarraitzen du mundu osoan.
Errendimendu handiko hozte termoelektrikoko multzo batek ingeniaritza-elementu anitz konbinatzen ditu soluzio integratu batean.
Muntaiaren diseinu orokorrak hozte eraginkortasuna, erresistentzia termikoa, energia elektrikoaren kontsumoa eta tamaina fisikoaren mugak orekatu behar ditu.
Sistemaren integrazio zainduak ihes termikoak, kondentsazioa eta errendimendu-ezegonkortasuna saihesten laguntzen du.
Hozte mikro-termoelektriko egokia hautatzeak hainbat faktore termiko eta operatibo ebaluatu behar ditu.
Ingeniariek arretaz ebaluatu behar dituzte:
Hautapen desegokiak nahikoa hoztea, ezegonkortasun termikoa, kondentsazio-kalteak edo gehiegizko energia-kontsumoa ekar ditzake.
Oso sentikorrak diren detektagailuen aplikazioetarako, neurrira diseinatutako multzoek errendimendu hobea eskaintzen dute normalean kanpoko modulu estandarrak baino, bide termikoak optimizatzen dituztelako eta estres mekanikoa minimizatzen dutelako.
Mikro-termoelektriko multzoek aparteko zehaztasuna ematen badute ere, hainbat ingeniaritza-erronkei aurre egin behar zaie.
Tenperaturak inguruneko ihintz-puntutik behera jaisten direnean, hezetasuna kondentsatzea gerta daiteke eta elektronika sentikorra kaltetu dezake.
Alde berotik beroa eraginkorra kentzea funtsezkoa da. Bero xahutze txarrak hozte-eraginkortasuna murrizten du eta sistema gehiegi berotu dezake.
Errepikaturiko berotze- eta hozte-zikloek tentsio mekanikoa sor dezakete soldadura-junturetan eta material erdieroaleetan.
Hozte mikrotermoelektrikoak ez dira beti hozte-karga handietarako konpresoreetan oinarritutako sistemak bezain energetikoki eraginkorrak. Sistemaren optimizazio egokia ezinbestekoa da.
Simulazio termiko aurreratuak eta muntaiaren diseinu zainduak arrisku horiek minimizatzen laguntzen dute epe luzerako fidagarritasuna hobetzen duten bitartean.
Materialen hautaketak zeresan handia du hozte termoelektrikoko multzoen eraginkortasunean eta iraunkortasunean.
| Materiala | Helburua |
|---|---|
| Bismuto Telluride | Eraginkortasun termoelektriko handia |
| Aluminio Nitruroa | Eroankortasun termiko eta isolamendu bikaina |
| Kobrea | Bero transferentzia eraginkorra |
| Zeramikazko Substratuak | Isolamendu elektrikoa eta egitura-egonkortasuna |
| Grafitozko kutxa termikoak | Interfazearen bero-eroapen hobetua |
Materialen ingeniaritza modernoak hozte eraginkortasuna, miniaturizazio gaitasuna eta epe luzerako iraunkortasuna hobetzen jarraitzen du.
| Ezaugarri | Hozte Mikro Termoelektrikoa | Konpresoreen hozte tradizionala |
|---|---|---|
| Zarata | Isilik | Zarata mekanikoa dago |
| Dardara | Bat ere ez | Bibrazio posiblea |
| Tamaina | Trinkoa | Sistema handiagoak |
| Zehaztasuna | Oso altua | Moderatua |
| Mantentzea | Baxua | Gorago |
| Hozgarriak | Ez da beharrezkoa | Beharrezkoa |
Doitasun handiko sistema trinkoetarako, multzo termoelektrikoak sarritan errendimendu handiagoa ematen dute eskala handiko hozte-eraginkortasuna zertxobait txikiagoa izan arren.
Hozte mikro-termoelektriko-multzoen etorkizuna oso lotuta dago elektronika miniaturizatuaren, adimen artifizialaren sistemen, aeroespazialaren tresneriaren eta hurrengo belaunaldiko komunikazio optikoen teknologien aurrerapenekin.
Sortzen ari diren joerak hauek dira:
Doitasun-elektronikak eboluzionatzen jarraitzen duen heinean, egonkortasun termikoaren eskakizunak are zorrotzagoak izango dira, eta are gehiago areagotu egingo da multzo mikrotermoelektriko aurreratuen garrantzia.
Bai. Sistemaren diseinuaren eta karga termikoaren arabera, multzo termoelektriko askok 0°C-tik beherako tenperaturak lor ditzakete.
Bai. Pieza mugikorrik ez dutenez, askotan epe luzerako fidagarritasun bikaina eskaintzen dute gutxieneko mantentze-lanarekin.
Irudi medikoak, aeroespazialak, fotonika, telekomunikazioak, automatizazio industrialak eta tresneria zientifikoa doitasun termoelektrikoan oinarritzen dira.
Erabat. Fabrikatzaile askok hozte-multzo pertsonalizatuak eskaintzen dituzte karga termiko, dimentsio, ingurumen-baldintza eta integrazio-baldintza zehatzetarako optimizatuta.
Bero-hustugailuaren errendimendua oso garrantzitsua da, beroaren xahutze eraginkorrak izugarri murrizten dituelako hozte-eraginkortasuna eta sistemaren egonkortasun orokorra.
Hozgailu Mikro-termoelektrikoekin multzoak ezinbesteko teknologia bihurtu dira doitasun-elektronika modernoetarako eta kudeaketa termikorako sistemetarako. Haien egitura trinkoa, bibraziorik gabeko funtzionamendua, tenperatura erregulazio zehatza eta funtzionamendu-bizitza luzea aproposak dira industria ugaritako aplikazio zorrotzetarako.
Teknologiak integrazio-dentsitate handiagoan eta sentsibilitate termiko handiagoan aurrera egiten jarraitzen duen heinean, profesionalki diseinatutako hozte termoelektriko-multzoek zeregin are kritikoagoa izango dute errendimenduaren egonkortasuna eta ekipoen fidagarritasuna mantentzeko.
